Descrierea sistemului

• Dispunere rapidă şi lexibilă a ţevilor
• Posibilităţi de îmbinare lexibilă a câmpurilor de încălzire
• Grosime redusă a şapei
• Fixarea sigură a ţevilor

Domeniu de utilizare

Sistemul se foloseşte la reabilitarea clădirilor de locuinţe, în special în încăperi mici cu pardoseli ceramice, precum băi sau bucătării. Se utilizează în special cu mase de egalizare pe bază de apă, cu realizare de înălţimi reduse ale temeliei.

Componentele sistemului

• Şină de ixare REHAU 10
• Cârlig de ancorare dublu REHAU 10
• Trecere REHAU 10 x R1/2
• Niplu REHAU egal 10
• Manşon alunecător REHAU 10
• Niplu redus REHAU 17-10
• Niplu redus REHAU 20-10
• Teu REHAU 17-10-17
• Teu REHAU 20-10-20

Descriere

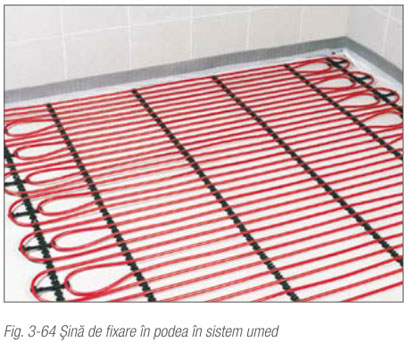

Şina de ixare REHAU 10 este fabricată din polipropilenă rezistentă şi stabilă. Aceasta serveşte la ixarea ţevilor de temelie. Pasul de montaj prevăzut este de 2,5 cm şi multipli de 2,5. Placa de ixare a şinei este rezistentă la deformare şi măsoară o grosime de 4 mm la o înălţime totală a sistemului de prindere de 13 mm. În zonele de curbare a ţevilor, cârligul REHAU de ancorare dublă serveşte la ixarea sigură a ţevii. Câmpurile de încălzire/răcire se execută cu ţeava RAUTHERM S cu diametru nominal de 10,2 x 1,1 mm.

Cu ajutorul teurilor, câmpurile individuale de încălzire/răcire în perete se interconectează între ele în sistem Tichelmann pentru a forma circuitul de încălzire, care se racordează la una din ieşirile distribuitorului. Banda perimetrală REHAU şi are rolul de preluare a dilataţiei tencuielii (rost de dilataţie). În funcţie de indicaţiie producătorului masei de egalizare, banda perimetralăse va ixa pe toată suprafaţa încăperii. Ţevile de protecţie permit trecerea conductelor de racord prin stratul de şapă până la distribuitor fără deteriorarea ţevii.

Ţevi REHAU utilizate

• RAUTHERM S 10,1 x 1,1 mm
• RAUTHERM S 17 x 2,0 mm ca ţeavă de legătură
• RAUTHERM S 20 x 2,0 mm ca ţeavă de legătură


Indicaţii de montaj în pardoseală

1. Fixarea dulapului REHAU pentru distribuitor
2. Montajul distribuitorului REHAU
3. Lipirea benzii perimetrale REHAU
4. Temelia se curăţă
5. Şinele se fixează pe temelie la următoarele distanţe:- între două şine: mai putin de 40 cm

   - între şine şi colţul încăperii, respectiv capătul de început al câmpului de încălzire: cel puţin 20 cm

   - între punctele de ancorare a şinelor: mai putin de 20 cm

6. Eventuale ţevi separate se vor prinde în şina de ixare 10 (dacă este
   nevoie).
7. Fixarea cârligului dublu pe temelie
8. Ţeava RAUTHERM S se prinde în şina de ixare 10 şi în cârligul de ancorare dublu 10. Ţevile de legătură se vor izola după caz. Racordarea ţevilor de legătură la distribuitor

Pozarea ţevilor se face în formă de meandră simplă sau dublă.Pentru ixarea şinelor REHAU 10 şi a cârligului de ancorare REHAU 10 se pot folosi cuie standard sau dibluri 6×40 respectiv mijloace de ixare adecvate. La utilizarea maselor de egalizare pe bază de apă se va avea grijă ca ţevile să ie montate egal, dacă este posibil fără întortocheri. Pentru a evita ridicări nedorite ale ţevilor în zonele de curbură, este necesară prinderea ţevilor în aceste zone de temelie.

Proiectare și coordonare

Următoarele puncte se vor avea în vedere:

- Coordonarea şi planificarea din timp a termenului de execuţie între executantul instalaţiei de încălzire şi executantul finisajului pardoselei

- Timp suficient de uscare a maselor de egalizare

Temelia va respecta următoarele criterii:

• Plană, fără denivelări
• Rezistentă
• Cu formă stabilă şi dură
• Curată
• Finsajele vechi se vor îndepărta – covoare, laminate, linoleum etc.
• Absorbantă unifrom
• Rugoasă, uscată
• Temperatură minimă a pardoselei între 5°C şi 15°C în funcţie de Termoizolaţiaindicaţiile producătorului masei de egalizare
• Temperatură minimă a încăperii între 5°C şi 18°C în funcţie de indicaţiile producătorului masei de egalizare

La proiectare şi execuţie se vor respecta temperaturile minime şi maxime de funcţionare conform producătorului maselor de egalizare.

Tratarea temeliei

Tratarea temeliei serveşte drept legătură între masa de egalizare şi temelie. Executantul instalaţiei de încălzire şi executantul finisajului pardoselei vor conveni asupra următoarelor puncte:

• Înainte de tratare, se vor fi încheiate toate lucrările de găurire
• Verificarea stării temeliei
• Crăpăturile se vor reabilita corespunzător
• Bucăţi de metal/de coroziune se vor îndepărta
• Aspirare
• Tratare cu grund/substanţă pentru şapă/grund de şapă conform indicaţiilor producătorului

În general, indicaţiile producătorului masei de egalizare referitoare la execuţie şi prelucrare vor i luate în considerare.

Temperatura suprafeţelor

Conform DIN 1264:

• Încălzire pardoseală:- Zonă de utilizare cu precădere a camerei: 29°C

  - Zonă marginală a camerei: 35°C

• Răcire pardoseală
• Temperatură ≥ 19°C

La proiectare şi execuţi se vor respecta temperaturile minime şi maxime de funcţionare conform producătorului maselor de egalizare.
În principiu sunt valabile criteriile impuse termoizolaţiilor pentru clădiri conform EnEV, pentru fonoizolaţii conform DIN 4109, ÖNORM B8115 şi cele prevăzute în aceste Informaţii Tehnice.

Termoizolaţia

Acest sistem este apt pentru montarea pe suprafeţe rezistente, ce corespund criteriilor din această categorie.

Dimensiuni câmpuri termice şi racorduri hidraulice

Aceleaşi indicaţii ca şi la sistemul REHAU de încălzire/răcire prin perete cu montaj în sistem umed.

Diagrame de randament

Diagramele şi tabelele de randament se găsesc pe www.rehau.ro.

Pentru acest sistem,diagramele şi tabelele de randament prezintă legătura dintre randamentul de încălzire/răcire, pasul de montaj şi tipul de inisaj al pardoselei.
Pentru aceşti parametri sunt valabile:

- Conductivitate termică λ ≤ 1,2 W/mK

- Pentru masele de egalizare ≤ 10 mm

Tehnica reglării

Aceasta corespunde sistemelor REHAU de încălzire/răcire a suprafeţelor.

Indicaţii de punere în funcţiune

Punerea în funciune a şinei REHAU 10 în montaj umed respectă următorii paşi:

1. Spălare, umplere, aerisire
2. Proba de presiune
3. Încălzire de probă

Masele de egalizare

Criteriile de prelucrare şi domeniile de utilizare a maselor de egalizare sunt cele conform producătorului.

În încăperi cu grad ridicat de umiditate nu sunt indicate mase de egalizare pe bază de ipsos. La temelii de lemn există o restricţie a utilizării maselor de egalizare – vezi indicaţii producător. Temperaturile de funcţionare a maselor de egalizare bazate pe ciment sunt între -45°C şi +50°C. Masele bazate pe ipsos pot i încălzite numai până la -45°C.

Dispunerea rosturilor

Dispunerea şi formarea incorectă a rosturilor este cea mai frecventă cauză pentru formarea isurilor în şapă.

Conform DIN 18560 şi ÖNORM EN 1264:

• Realizarea unui plan de rosturi înainte de începerea execuţiei este imperativă şi va i inclusă pe lista de execuţie a lucrărilor
• Şapele se despart prin benzi perimetrale şi prin rosturi în următoarele puncte:- La câmpuri de şapă > 40 mp sau

  - La lungimi ale laturilor > 8m sau

  - La raportul între lungimea laturilor a/b > ½

  - Peste rosturile seismice ale construcţiei

  - La câmpurile supuse intens fisurărilor

Finisaje pardoseală

La insaje dure rosturile vor i trase până la cantul superior al inisajului. Aceasta se recomandă şi pentru inisajele moi. Este necesară consultarea cu executantul inisajului pardoselii.
